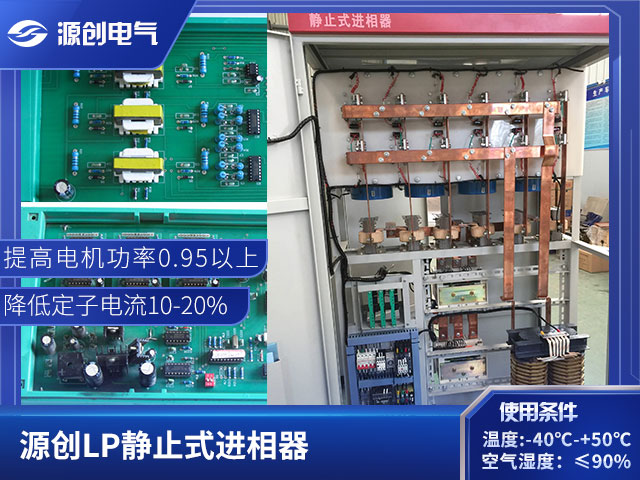

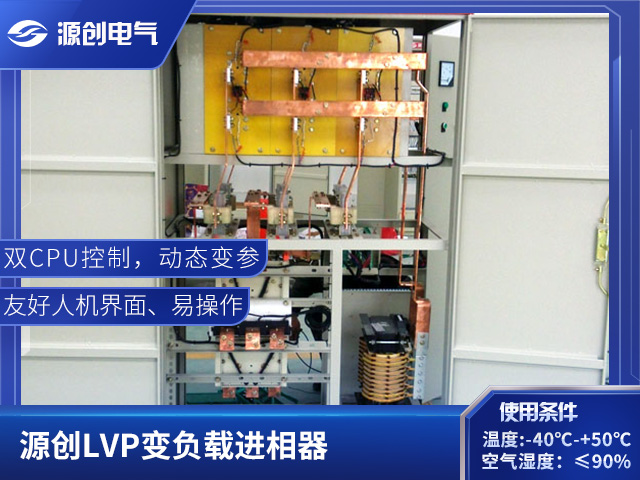

在我國，電機所耗電能占整個工業用電的60%～68%，電機等感性負載所引起的無功損耗是電網無功損耗的主要來源，而大中型電機又是許多工礦企業的主要用電設備，因此，如何減少大中型電機造成的無功損耗成為許多工業企業節能降耗的關鍵。進相器應運而生,按照工況情況,進相器又可以分為靜止式進相器和變負載進相器兩大類.

     1、進相器工作原理簡介

     進相器具有一個類似直流電機的轉子，即為一帶有整流子和繞組的電樞，但轉子槽深置于其外表下面的封閉槽，繞組所產生的磁通能在槽的周圍閉合，這樣就完全取消了定子磁路，在整流子上每隔120°設有三相電刷與主異步電動機的轉子電路相聯，進相器的轉子由單獨的輔助電動機拖動。改善功率因數的原理是在繞線型異步電機轉子電路內進相器加入了附加電勢Ek,當Ek和轉子電路的主電勢Eu成±90°角時，將影響電動機的功率因數變化。

     2、進相器節能方案

    Ek-附加電勢  Eu-轉子回路主電勢  Iu-轉子回路主電流   Ik-附加電勢產生的電流 未加附加電勢Ek前轉子回路主電流Iu折合到定子繞組后，原邊電路電流為I1,當加入附加電勢Ek后，轉子回路增加Iik,折合到定子繞組，原邊電路的總電流為I1k,可見，電動機的原邊電路出現了一個電流分量，-Iik使cosφ得到了正的補償，主機的功率因數的補償由進相器的轉速和轉向所決定，當接入主電機回路的進相器靜止時，進相器相當于電抗器，會使主電機功率因數下降，同時主電機的轉子電流I2在進相器轉子建立了一個旋轉的磁場φk,對電刷的轉速為N0=60FS/Pk=60×50×0.02/4=15r/min式中 F-交流電頻率，50Hz;S-主電機轉差率，S=（N1-N）/N=（750-735）/750=0.02;Pk-進相器的極對數，4.

    使進相器轉子順φk的轉向旋轉時，進相器轉子轉數Nk=N0=15r/min,進相器繞組對旋轉磁場是靜止的，附加電勢Ek=0,當進相器轉數Nk>N0時，Ek>0,并超前電流90°，因而，對主異步電機建立了補償條件，進相器的轉數Nk>N0,是由進相器的電動機來保證的，配套電機Nk=910r/min.

    3、 進相器優越性

   （1）進相器用于功率因數補償，比電容器補償形式分散，占地面積小，投資小，運行可靠，維護操作方便。

   （2）使線路電流明顯下降35A左右，使線路損耗降低4.3kW.

   （3）廠外架空線70mm?,1990年二期技改裝機容量又增加500kvA,架空線滿載發熱，加進相器已緩解了滿載狀況，未跟換線路仍可保證供電質量，節約材料費200余元。

  （4）減小電流可以增加配電設備的利用率。

  （5）采用進相器使兩磨電機定子電流下降，對于電機過熱保護安全運行有利，提高電機的使用壽命。
